承插式塑料管轉子流量計

發布時間：2025-11-17 ??? 瀏覽次數：

ZH-LZS-C型承插式塑料管轉子流量計（插接式塑料管轉子流量計、直插式塑料管轉子流量計、）錐管主要部分均由AS，ABS塑料制成，有較好的耐腐性能，錐管與接頭間采用雙由令連接固定，具有結構合理、體積小、重量輕、錐管不易破碎等特點。可廣泛應用于化工、環保、食品等工業部門對潔凈液體的體積流量測量。
塑料管轉子流量計根據連接方式可分為：插接（焊接）式塑料管轉子流量計、螺紋連接式塑料管轉子流量計和法蘭連接式塑料管轉子流量計幾種，下面介紹承插（焊接）式塑料管轉子流量計的技術參數。

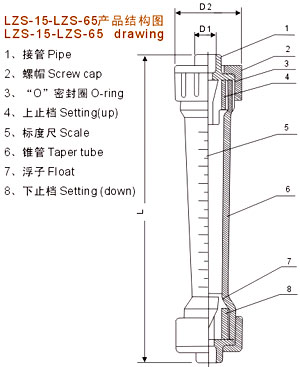

一、承插式塑料管轉子流量計產品結構圖:

二、承插式塑料管轉子流量計型號、流量范圍及結構尺寸說明：

型號	公稱通徑 DN	測量范圍		精度	允許被測狀況		尺寸（mm）								適用管道（dg）mm
		長管型	短管型		溫度℃	壓力MPa	長管型				短管型
		長管型	短管型		溫度℃	壓力MPa	L	D1	D2	D3	L	D1	D2	D3
LZS-15	15	10-100l/h 16-160l/h 25-250l/h 40-400l/h 60-600l/h	5-50l/h 10-100l/h 16-160l/h 25-250l/h 40-400l/h 50-500l/h 60-600l/h 100-1000l/h	±4%	0-60	≤0.6	280	20	26	45	202	20	26	45	15或20
LZS-20	20		60-600l/h 100-1000l/h								231	25	35	45	15或20
LZS-25	25	100-1000l/h 160-1600l/h 250-2500l/h	100-1000l/h 160-1600l/h 250-2500l/h				380	32	39	68	226	30	39	60	25或32
LZS-32	32		0.4-4m3/h 0.6-6m3/h								288	40	49.5	74	32或40
LZS-40	40	0.4-4m3/h （有導桿） 0.6-6m3/h （有導桿） 1-10m3/h （有導桿）					430	50	63	88					40或50
LZS-50	50	0.4-4m3/h 0.6-6m3/h 1-10m3/h 1.6-16m3/h （有導桿）	1-10m3/h 1.6-16m3/h				430	63	73	98	341	63	73	98	50或65
LZS-65	65		2.5-16m3/h 5-25m3/h 8-40m3/h 12-60m3/h								430	75	88	122	65或75
備注	長管無導桿(除特殊注明外) 短管有導桿 “F”為法蘭連接 “F4”為導桿襯四氟防腐型

LZS-塑料管轉子流量計零部件材料說明：錐管為AS；接管螺帽、上下止檔、浮子為ABS；導桿：不銹鋼或者不銹鋼襯四氟
LZS-C為長管型 LZS-D為短管型
